Descrição

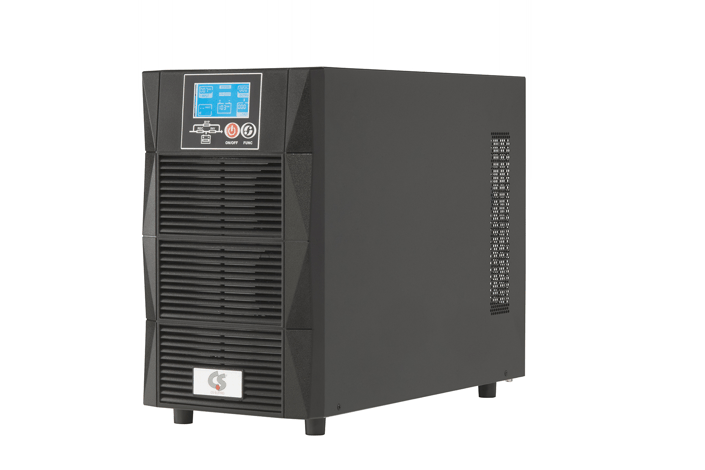

A linha EXS11 apresenta no-breaks com topologia on-line dupla conversão, sendo a forma de onda do inversor senoidal pura sem distorções. Desenvolvido com tecnologia avançada opera em alta frequência, trazendo benefícios como melhor rendimento, ampla faixa para variação de tensão de entrada e equipamentos compactos. A linha EXS11 apresenta no-breaks com topologia on-line dupla conversão, sendo a forma de onda do inversor senoidal pura sem distorções. Desenvolvido com tecnologia avançada opera em alta frequência, trazendo benefícios como melhor rendimento, ampla faixa para variação de tensão de entrada e equipamentos compactos. Esse modelo tem disponívieis nas configurações monofásica e bifásica, com possibilidade de configuração das tensões de entrada e saída de acordo com a sua necessidade. Os modelos transformador isolador, garantem a isolação entre a rede eletrica e a carga ligada na saida do no-break, deixando ainda mais protegida a carga contra ruidos elerticos, protege o equipamento contra problemas de fiação e etc. POTÊNCIAS• 1kVA | 2kVA | 3kVA | 6kVA | 10kVA

CARACTERÍSTICAS• Nobreak controlado por DSP (Processador Digital de Sinais)

• Tecnologia: Nobreak Senoidal on-line dupla conversão.

• PFC: Correção de fator de potência ativo de entrada > 0.99

• Fator de potência de saída 0.9• Sinalização visual: Display LCD e LED’s

• Paralelismo Redundante: Opicional nas potências de 6kVA e 10kVA possibilidade de paralelismo de até 3 equipamentos.

• DC Start: Permite ser ligado na ausência de rede elétrica.

• Forma de onda: senoidal pura

• Tempo de Transferência: zero.

• Modelo com isoação e sem isolação.

• Comunicação Inteligente: RS-232 (SNMP opcional).

• Compatível com geradores

CARACTERÍSTICA TÉCNICASENTRADA

• Tensão de entrada nominal: 120V ou 220V;

• Configuração: Monofásico ou Bifásico

• Faixa de operação da tensão de entrada: -25% +20%

• Frequência: 60Hz ±5%• Conexão de entrada:

• Nas potências de 1kVA, 2kVA ,3kVA através de cabo de alimentação NBR 14136 ou conectores;

• Nas potências de 6kVA ,10kVA através de conectores;SAÍDA

• Tensão de saída: 120V ou 220V

• Configuração: Monofásico ou Bifásico

• Regulação estática: ±1%

• Frequência: 60Hz ±0,1%

• Forma de onda: senoidal pura

• Tempo de transferência zero

• Fator de potência: 0,8 ou 0.9

• Distorção harmônica (THD): <2% (carga linear), <5% (carga não linear)• Fator de Crista: 3:1

• Sobrecarga nobreak de 1kVA, 2kVA e 3kVA:105-125%, após 60s transfere para By-Pass150%, após 30s transfere para By-Pass

• Sobrecarga nobreak de 6kVA e 10kVA:110%, após 10min transfere para By-Pass130%, após 60s transfere para By-Pass;150%, após 30s transfere para By-Pass

;• Conexão de saída:

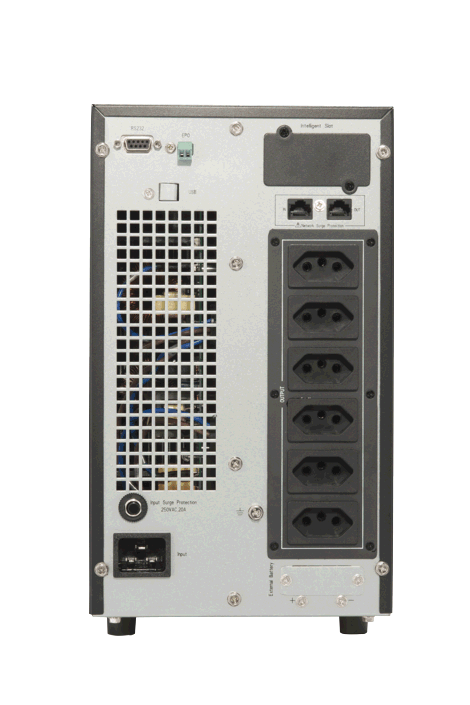

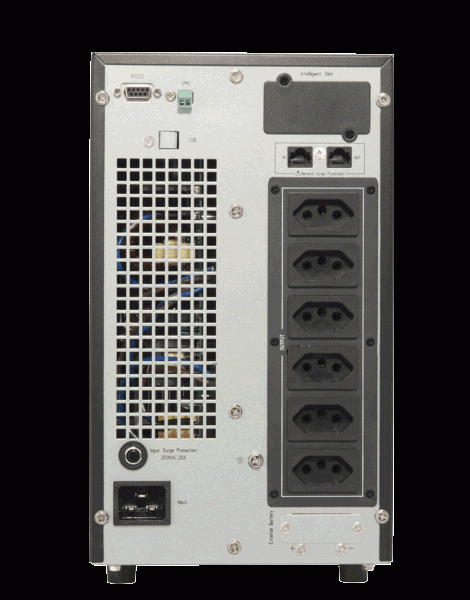

• Nas potências de 1kVA, 2kVA ,3kVA através de tomada NBR 14136 ou conectores;

• Nas potências de 6kVA ,10kVA através de conectores

BATERIAS

• Tensão do banco de baterias:

• 36Vdc – 1kVA

• 72Vdc ou 96Vdc – 2kVA ,3kVA

• 192Vdc – 6kVA ,10kVA

• Tempo de recarga das baterias de 8 a 10 horas

CARACTERÍSTICAS OPERACIONAIS• By-pass automático: continua alimentando os equipamentos ligados ao no-break diretamente da rede elétrica quando ocorre uma sobrecarga, falha no inversor ou sobreaquecimento.• By-pass manual: permite que o usuário possa acionar essa função manualmente através do painel de comandos.• Display back light com diagramda unifiliar sinóptico: mostra informações sobre status de gerenciamento de energia do sistema:• Tensão de entrada e saída, frequência, corrente, tensão e percentual das baterias, potência em kVA, kW e percentual, temperatura,modo de operação.• Seleção das informações no display por meio de teclas de comando: permite selecionar as informações, ligar e desligar, acionar by-pass manual e habilitar/desabilitar o alarme sonoro e teste de bateria.• Alarmes audiovisuais (sonoro, LCD e LED’s): informam problemas no circuito do no-break, falhas  e final do tempo de autonomia.• Desligamento automático ao termino da autonomia, com retorno automático na presença da rede elétrica.• Opera com baterias internas. Permite expansão do tempo de autonomia com módulo externo de baterias.• Contato Seco EPO: Acionamento Remoto

PROTEÇÕES• Contra subtensão e sobretensão da rede elétrica

• Contra sobreaquecimento

• Contra sobrecarga

• Contra descarga total das baterias:

• Contra distorção harmônica da rede elétrica

• Contra Curto-Circuito

• Filtro de rúido EMI/RFIESPECIFICAÇÕES MECÂNICAS

• Gabinete em estrutura metálica de alta resistência com tratamento térmico anticorrosivo (projetados para montagem em torre)

• Pintura em epóxi de alta resistência

• Composto por painéis removíveis superior e laterais (para manutenção)• Composto de rodízios de movimentação

• Ventilação forçada

• Grau de IP-20 adequado para instalações abrigadas

• Placas com sistema (Plug-in)

• Conectores SAK na parte posterior interna, com acesso a ligações inferior e traseiro.

CARACTERÍSTICAS FÍSICAS

• Temperatura: Ambiente de operação: 0º a 40ºCAmbiente de armazenamento: -3 a 65ºCRecomendada: 20º a 30ºC

• Umidade:0 a 90% sem condensação Recomendada: 45 a 55%

• Nível de ruído:40dB a 65dB 1 metro de distância OPCIONAIS

• Transformador Isolador

• Software de comunicação SNMP

• Carregador de maior corrente

• Contato Seco
